หากคุณเคยทำงานในอุตสาหกรรมต่างๆ เช่น การผลิตหนัก พลังงานนอกชายฝั่ง หรือการท่าเรือ คุณจะรู้ว่าสายเคเบิลอุตสาหกรรมแบบพิเศษไม่ใช่แค่สายไฟเท่านั้น แต่ยังเป็นฮีโร่ที่ไม่มีใครร้องให้คอยดูแลทุกอย่างให้ดำเนินต่อไป ฉันอยู่ในธุรกิจนี้ในฐานะซัพพลายเออร์สายเคเบิลอุตสาหกรรมแบบพิเศษมานานกว่าทศวรรษ และคำถามหนึ่งที่ฉันถูกถามมากกว่าคำถามอื่นๆ ก็คือ: “คุณจะทำให้สายเคเบิลเหล่านี้ทนทานพอที่จะอยู่รอดตามที่งานของเราทุ่มใส่ได้อย่างไร” สายเคเบิลสำหรับเครน แท่นขุดเจาะนอกชายฝั่ง หรือโครงท่าเรือไม่เหมือนกับสายเคเบิลที่อยู่ใต้โต๊ะหรือในบ้านของคุณ พวกเขาต้องโค้งงออย่างต่อเนื่อง ดึงหนัก สภาพอากาศที่ไม่เอื้ออำนวย และบางครั้งก็อาจส่งผลกระทบ ทั้งหมดนี้ในขณะเดียวกันก็พกพาพลังงานหรือข้อมูลได้อย่างน่าเชื่อถือ หากความแข็งแกร่งทางกลดับลง คุณจะต้องพิจารณาถึงการหยุดทำงาน ความเสี่ยงด้านความปลอดภัย และการสูญเสียหลายพันรายการอย่างรวดเร็ว เรามาแจกแจงว่าอะไรที่ใช้ได้ผลจริงในการเพิ่มความแข็งแกร่งนั้น โดยไม่ต้องใช้ศัพท์เฉพาะอะไร
ก่อนอื่น เรามาพูดถึงแกนกลางของสายเคเบิลซึ่งเป็นตัวนำของมันกันก่อน นั่นอาจฟังดูธรรมดา แต่มันสำคัญมากกว่าที่คนส่วนใหญ่จะตระหนัก สายเคเบิลมาตรฐานจำนวนมากใช้ทองแดงแข็ง ซึ่งมีราคาถูก แต่มีความแข็งและหักง่ายเมื่องอซ้ำๆ (ลองนึกถึงสายเคเบิลของเครนที่แกว่งไปมาตลอดทั้งวัน) เราเปลี่ยนจากตัวนำไฟฟ้าตีเกลียวแบบแข็งเป็นแบบยืดหยุ่นพิเศษเมื่อนานมาแล้ว และสิ่งนี้ได้เปลี่ยนแปลงเกมไปมาก การตีเกลียวลวดเส้นเล็กแทนที่จะใช้ลวดหนาเส้นเดียวจะทำให้สายเคเบิลงอได้โดยไม่ทำให้แต่ละเกลียวหัก และเราเพิ่มชั้นการตีเกลียวเพิ่มเติมสำหรับการใช้งานที่มีความเครียดสูง ตัวอย่างเช่น สายเคเบิลม้วนเครนของเรา ซึ่งคุณสามารถดูได้ที่นี่ ใช้เกลียวทองแดงยืดหยุ่นคลาส 7 ซึ่งละเอียดกว่าคลาส 5 มาตรฐานมาก ซึ่งช่วยให้เครนงอได้ 10 ล้านครั้งขึ้นไปโดยไม่เกิดข้อผิดพลาด ซึ่งเป็นสิ่งที่คุณต้องการสำหรับเครนที่เคลื่อนที่หลายร้อยครั้งต่อวัน แต่ความยืดหยุ่นของตัวนำไม่ได้เป็นเพียงการพันเกลียวเท่านั้น บางครั้งเรายังดีบุกเกลียวทองแดงด้วย ซึ่งเพิ่มชั้นเล็กๆ ของความแข็งแรงและต้านทานการกัดกร่อน ดังนั้นตัวนำจึงยังคงสภาพเดิมแม้ในสภาพแวดล้อมที่มีรสเค็มหรือชื้น

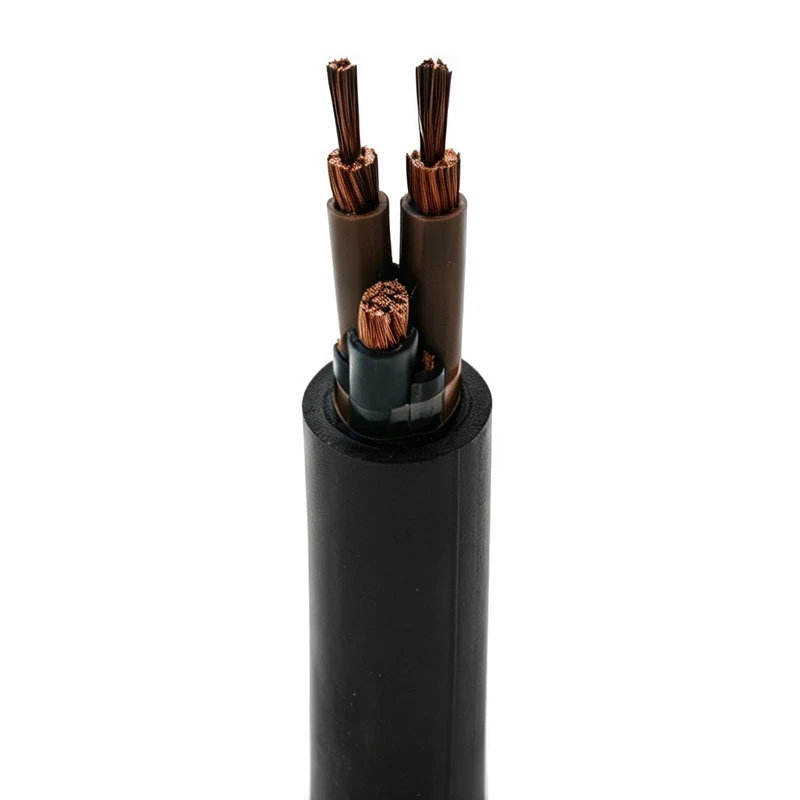

ถัดมาเป็นวัสดุฉนวนและเปลือก นี่คือจุดที่ซัพพลายเออร์ส่วนใหญ่ตัดมุมเพื่อประหยัดเงิน แต่นั่นคือจุดที่ความแข็งแกร่งทางกลลดลง ฉนวนพีวีซีทั่วไปจะเปราะในสภาพอากาศหนาวเย็นและฉีกขาดได้ง่ายเมื่อถูกขูดหรือดึง เราใช้โพลีเมอร์เชื่อมขวางที่ได้รับการผสมสูตรมาโดยเฉพาะสำหรับใช้ในอุตสาหกรรม เช่น XLPE (โพลีเอทิลีนเชื่อมขวาง) และ TPE (เทอร์โมพลาสติกอีลาสโตเมอร์) เนื่องจากไม่เพียงแต่กักเก็บแรงดันไฟฟ้าหรือสัญญาณเท่านั้น แต่ยังใช้ในทางที่ผิดอีกด้วย XLPE ทนทานต่อการฉีกขาดมากกว่า PVC ทั่วไปถึง 5 เท่า และยังคงความยืดหยุ่นได้จนถึง -40°F จึงไม่แตกร้าวในสถานที่ก่อสร้างในฤดูหนาว TPE ดียิ่งขึ้นสำหรับการงออย่างต่อเนื่อง เช่น ในเครนโครงสำหรับตั้งสิ่งของที่สายเคเบิลเคลื่อนที่ไปตามรางตลอด 24 ชั่วโมงทุกวัน สายเคเบิล Gantry Crane ของเราโน้มตัวอย่างหนักบนปลอก TPE นั้น และลูกค้าบอกเราว่าการเปลี่ยนสายเคเบิลแต่ละครั้งจะใช้เวลานานกว่าการเปลี่ยนสายเคเบิลแบบเก่าถึง 3 ปี นอกจากนี้ เรายังเพิ่มสารกันยูวีและความทนทานต่อน้ำมันให้กับวัสดุเหล่านี้ด้วย เพราะหากปลอกหุ้มแตกจากแสงแดดหรือหกใส่ แกนด้านในก็จะไหม้เกรียม
เดี๋ยวก่อน แต่สิ่งที่หยาบจริงๆล่ะ? เช่นเดียวกับการปฏิบัติงานนอกชายฝั่ง ที่ซึ่งสายเคเบิลอยู่ในน้ำเค็ม ถูกคลื่นดึง และบางครั้งก็ถูกอุปกรณ์กระแทก นั่นคือที่มาของชุดเกราะ และไม่ได้มีขนาดเดียวสำหรับทุกคน หลายๆ คนคิดว่าการหุ้มเกราะเป็นเพียงการพันโลหะรอบๆ สายเคเบิล แต่มีหลายประเภทสำหรับความเค้นที่ต่างกัน สำหรับการดึงจากด้านหนึ่งไปอีกด้าน เช่น สายลากบนแท่นนอกชายฝั่ง เราใช้เกราะลวดเหล็ก (SWA) ที่พันเป็นเกลียว มีความเหนียว ทนต่อการขีดข่วน และช่วยให้สายเคเบิลไม่ยืดมากเกินไป สำหรับความเค้นบิด—การบิดจากการหมุนของบูมเครนหรือแท่นขุดเจาะที่หมุน—เราใช้เกราะเหล็กถักแทนการขดเนื่องจากสามารถบิดตามน้ำหนักบรรทุกแทนที่จะสู้กับมัน ฉันพูดเสมอว่าชุดเกราะไม่ได้มีไว้สำหรับความแข็งแกร่ง "พิเศษ" แต่มีไว้สำหรับความแข็งแกร่งที่ออกแบบโดยเฉพาะ สายเคเบิลควบคุมนอกชายฝั่งของเรา ออกแบบมาสำหรับแท่นขุดเจาะ ใช้เกราะเหล็กถักน้ำหนักเบาซึ่งแข็งแรงพอที่จะรับแรงดึงคลื่น แต่ไม่เพิ่มน้ำหนักพิเศษมากนักจนการติดตั้งกลายเป็นเรื่องยุ่งยาก และสำหรับสภาพแวดล้อมทางทะเลที่รุนแรงจริงๆ เช่น สายไฟใต้น้ำ เรามีสายไฟหุ้มเกราะสำหรับเดินทะเล ซึ่งจับคู่ชั้นเกราะเหล็กสองชั้นกับปลอกด้านนอกโพลีเอทิลีนที่ทนทานต่อการกัดกร่อนของน้ำเค็มได้ดีกว่าปลอกมาตรฐาน

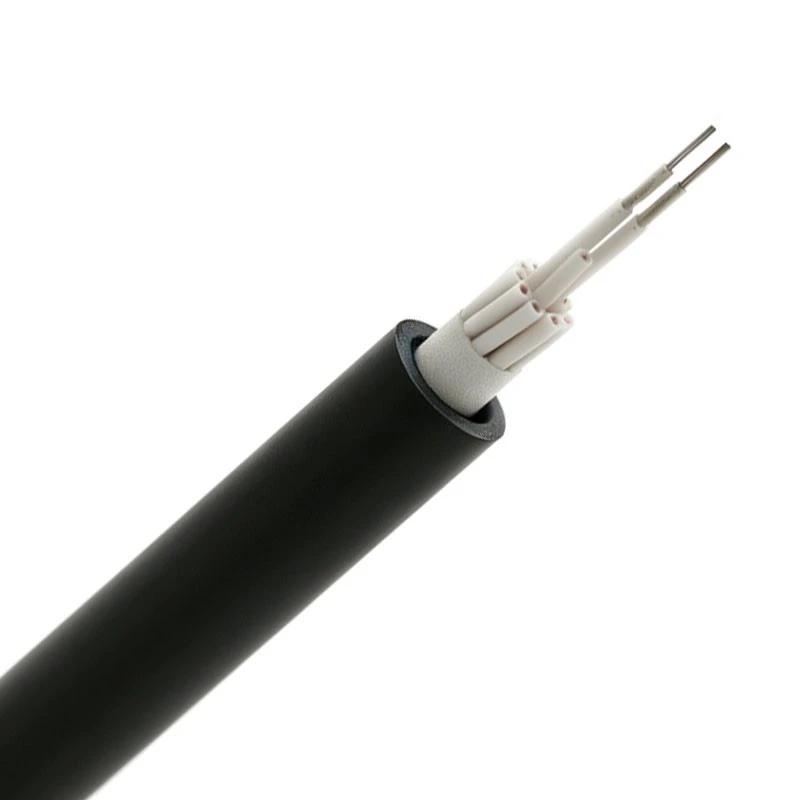

อีกคนใหญ่ที่คนนอนทับคือวัสดุตัวเติม หากคุณเคยแยกสายเคเบิลราคาถูกออกจากกัน คุณจะสังเกตเห็นช่องว่างทั้งหมดระหว่างตัวนำภายใน—โดยปกติจะเป็นเพียงพื้นที่ว่างหรือฟิลเลอร์ราคาถูกและร่วน นั่นเป็นปัญหาเนื่องจากช่องว่างเหล่านี้ทำให้ตัวนำเคลื่อนที่ไปมาเมื่อสายเคเบิลงอ ซึ่งทำให้เกิดการเสียดสีและการแตกหักเมื่อเวลาผ่านไป เราใช้สารตัวเติมที่มีความหนาแน่นสูงและไม่ดูดความชื้นซึ่งทำจากโพลีโพรพีลีนหรือเส้นด้ายที่เติมเต็มทุกช่องว่างได้อย่างสมบูรณ์แบบ มันไม่ได้มีไว้สำหรับโครงสร้างเท่านั้น แต่ยังเพิ่มความต้านทานแรงกระแทกเพิ่มเติมอีกเล็กน้อย ดังนั้นหากสายเคเบิลหล่นหรือถูกเครื่องมือกระแทก แกนด้านในจะไม่ขยับ สำหรับสายเคเบิลเครื่องมือวัดนอกชายฝั่งของเรา ซึ่งส่งสัญญาณขนาดเล็กและละเอียดอ่อนสำหรับเซ็นเซอร์แท่นขุดเจาะ ฟิลเลอร์จะแน่นเป็นพิเศษรอบๆ ตัวนำคู่บิดเกลียว ดังนั้นแม้แต่การโค้งงอเล็กน้อยก็ไม่ทำให้สัญญาณเสียหายหรือทำให้สายไฟเส้นเล็กเสียหาย มันเป็นเพียงส่วนเล็กๆ แต่การใช้สารตัวเติมอย่างจำกัดจะทำให้เกิดความล้มเหลวมากขึ้นตามมา
ถ้าอย่างนั้นก็มีแนวทางปฏิบัติในการติดตั้ง เดี๋ยวก่อน นี่ไม่ใช่แค่เรื่องของสายเคเบิลใช่ไหม ฉันเคยเห็นคนติดตั้งสายเคเบิลระดับสูงผิดและใช้เวลาดูไม่นานในหนึ่งเดือน สิ่งต่างๆ เช่น รัศมีการโค้งงอมีความสำคัญมากกว่าที่คุณคิด หากคุณงอสายเคเบิลแรงเกินไป แม้แต่ตัวนำที่แข็งแกร่งที่สุดก็ยังงอและหักได้ สายเคเบิลอุตสาหกรรมพิเศษทุกเส้นที่เราขายมาพร้อมกับพิกัดรัศมีการโค้งงอที่ชัดเจน และเราดำเนินการกับลูกค้าทุกครั้งเพราะไม่สามารถต่อรองได้ ตัวอย่างเช่น ไม่ควรงอสายเคเบิลของเครนให้แน่นเกิน 10 เท่าของเส้นผ่านศูนย์กลาง และหากคุณใช้รอกที่มีรัศมีน้อยกว่า คุณจะพบปัญหา นอกจากนี้เรายังแนะนำให้หลีกเลี่ยงขอบคมบนรางหรือถาดสายเคเบิล แม้แต่เสี้ยนเล็กๆ ก็สามารถตัดผ่านเปลือกได้ภายในไม่กี่สัปดาห์ ไม่ว่าวัสดุจะแข็งแกร่งแค่ไหนก็ตาม ฉันมักจะบอกลูกค้าเสมอว่าสายเคเบิลจะแข็งแรงพอๆ กับวิธีที่คุณติดตั้งเท่านั้น ดังนั้นอย่าข้ามขั้นตอนนั้นไป
การทดสอบเป็นอีกส่วนหนึ่งที่เราไม่ได้ตัดมุม สายเคเบิลทั้งหมดของเราผ่านการทดสอบทางกลอย่างเข้มงวดก่อนที่จะออกจากคลังสินค้าของเรา และไม่ใช่แค่การทดสอบในห้องปฏิบัติการเท่านั้น เราทำวงจรแบบยืดหยุ่น: ดึงสายเคเบิลไปมาหลายพันครั้งเพื่อเลียนแบบการใช้งานจริง เราทำการทดสอบความต้านทานแรงดึงเพื่อดูว่าสามารถรับแรงดึงได้มากเพียงใดก่อนที่จะแตกหัก (สายเคเบิลเครนของเราสามารถรับแรงดึงได้มากถึง 10,000 ปอนด์โดยไม่ต้องยืดหรือขาด) เราทำการทดสอบการกระแทก โดยทิ้งน้ำหนัก 10 ปอนด์จากความสูง 3 ฟุตเพื่อให้แน่ใจว่าจะไม่แตกหรือทำให้ตัวนำด้านในเสียหาย และสำหรับสายเคเบิลทางทะเล เราทำการทดสอบการจุ่มในน้ำเค็มเป็นเวลาหลายพันชั่วโมงเพื่อให้แน่ใจว่าเกราะและปลอกหุ้มจะไม่สึกกร่อน เรายังมีห้องปฏิบัติการทดสอบในสถานที่ด้วย ดังนั้นฉันจึงสามารถแนะนำลูกค้าผ่านผลลัพธ์ได้หากต้องการ โดยไม่ต้องพึ่งบุคคลที่สาม เพราะฉันรู้ว่าผลิตภัณฑ์ของเราผ่านการทดสอบ
ผมขอยกตัวอย่างจริงให้กับคุณเพื่อทำความเข้าใจทั้งหมดนี้ ลูกค้าท่าเรือของฉันรายหนึ่งมาหาฉันเมื่อไม่กี่ปีก่อน โดยบ่นว่าสายเครนเก่าของพวกเขาชำรุดทุกๆ 6 เดือน พวกเขาใช้สายเคเบิลทองแดงแข็งมาตรฐานพร้อมปลอก PVC พื้นฐาน และโครงขาของพวกมันขยับไม่หยุด โดยงอสายเคเบิล 100 ครั้งต่อวัน เราเปลี่ยนมาเป็นสายม้วนเครนซึ่งมีทองแดงตีเกลียวยืดหยุ่น ฉนวน XLPE และปลอก TPE ขณะนี้พวกเขากำลังใช้เวลา 2.5 ปีระหว่างการเปลี่ยนทดแทน ซึ่งลดต้นทุนสายเคเบิลลง 70% และเกือบจะกำจัดเวลาหยุดทำงาน ลูกค้าแท่นขุดเจาะนอกชายฝั่งอีกรายหนึ่งประสบปัญหากับสายเคเบิลควบคุมที่ขาดเนื่องจากการดึงคลื่นและการกัดกร่อน เราเปลี่ยนมาใช้สายเคเบิลควบคุมนอกชายฝั่งที่มีเกราะเหล็กถักและปลอกทนเกลือ และสายเคเบิลเหล่านั้นก็ไม่มีปัญหาใดๆ มาเป็นเวลา 2 ปีแล้ว นั่นคือผลตอบแทนจากการได้รับความเข้มแข็งที่ถูกต้อง: เวลาหยุดทำงานน้อยลง ต้นทุนน้อยลง และการดำเนินงานที่ปลอดภัยยิ่งขึ้น
ประเด็นสำคัญคือ: สายเคเบิลอุตสาหกรรมชนิดพิเศษไม่ใช่สินค้าโภคภัณฑ์ คุณสามารถซื้อสายเคเบิลราคาถูกได้จากชั้นวาง แต่จะใช้งานไม่ได้เมื่อคุณต้องการมันมากที่สุด ความแข็งแรงทางกลมาจากการเลือกตัวนำ ฉนวน ชุดเกราะ สารตัวเติม และการติดตั้งที่เหมาะสม ทั้งหมดนี้ได้รับการปรับให้เหมาะกับงานเฉพาะของคุณ หากคุณกำลังติดต่อกับเครน โครงเครน แท่นขุดเจาะนอกชายฝั่ง หรือการใช้งานในอุตสาหกรรมหนักอื่นๆ อย่าเพิ่งคว้าสายเคเบิลเส้นแรกที่คุณเห็น มองหาผลิตภัณฑ์ที่ออกแบบมาเพื่อรองรับความเครียดทางกล ทดสอบตามกรณีการใช้งานของคุณ และได้รับการสนับสนุนจากซัพพลายเออร์ที่รู้จักผลิตภัณฑ์ของตน
หากคุณเบื่อกับการเปลี่ยนสายเคเบิลอย่างต่อเนื่อง การรับมือกับเวลาหยุดทำงานที่ไม่คาดคิด หรือกังวลเกี่ยวกับปัญหาด้านความปลอดภัยจากสายเคเบิลที่อ่อนแอ มาคุยกันเถอะ เราสามารถตรวจสอบการใช้งานเฉพาะของคุณได้ แนะนำสายเคเบิลที่เหมาะสม และตรวจสอบให้แน่ใจว่าสายเคเบิลนั้นถูกสร้างขึ้นเพื่อรองรับทุกงานของคุณ
อ้างอิง:
- ห้องปฏิบัติการ Underwriters (UL) (2022) มาตรฐานสำหรับการควบคุมอุตสาหกรรมและสายไฟ UL 62
- คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) (2021). IEC 60227: สายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ที่มีแรงดันไฟฟ้าที่กำหนดสูงถึงและรวมถึง 450/750 V
- สมาคมเคเบิลทางทะเล (MCA) (2023) แนวทางสำหรับข้อกำหนดด้านความแข็งแรงทางกลของสายเคเบิลใต้ทะเลนอกชายฝั่ง
- สมาคมผู้ผลิตเครนแห่งอเมริกา (CMAA) (2022) ข้อมูลจำเพาะสำหรับสายม้วนเครน CMAA N.30.15
- สมาคมผู้ผลิตเทอร์โมพลาสติกอีลาสโตเมอร์ (TEMA) (2021). คุณสมบัติด้านประสิทธิภาพของปลอก TPE สำหรับสายเคเบิลอุตสาหกรรมแบบยืดหยุ่นสูง
